1. Este equipamento consiste no corpo, cilindro de perturbação horizontal, cilindro de fixação vertical, componentes superiores e inferiores do assento do molde, controle deslizante, estação hidráulica, sistema de controle elétrico e estação de botão móvel, sistema automático de refrigeração e lubrificação por spray de água do molde e outros componentes.

2. O corpo é feito de uma estrutura horizontal toda em chapa de aço que é rebitada e soldada através de soldagem com proteção de gás. Após o tratamento de recozimento, as tensões internas são eliminadas, resultando em melhor rigidez e maior confiabilidade. Ele pode atender à operação contínua do equipamento por 20 horas, permitindo produção e processamento eficientes, em grande-escala e de alta{5}}precisão.

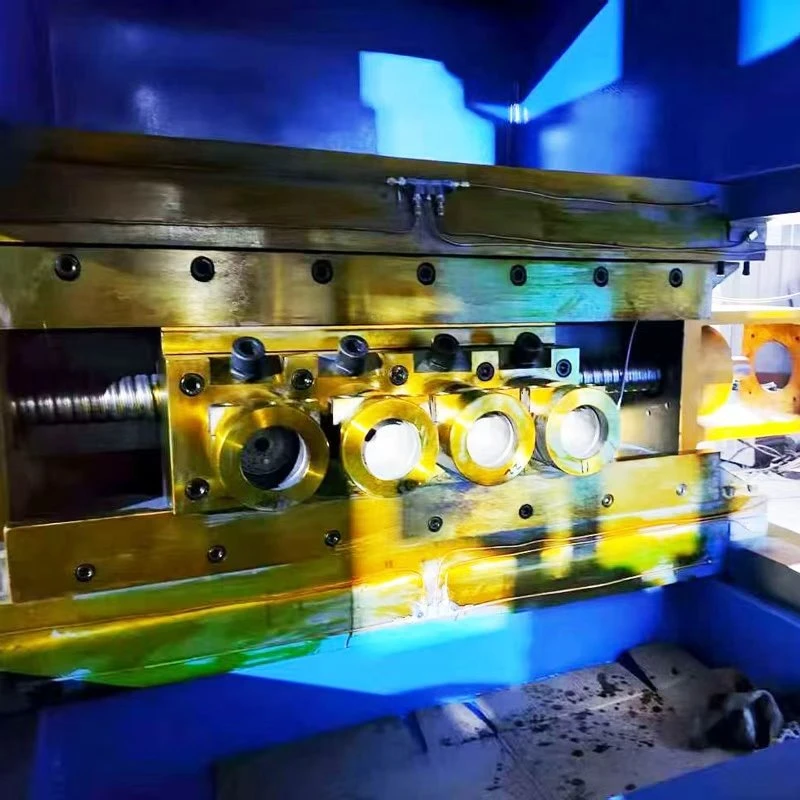

3. O controle deslizante adota uma estrutura de aço fundido e os quatro cantos são embutidos com placas de cobre verde-estanho que são altamente resistentes ao desgaste- e não são fáceis de puxar o trilho-guia nos pontos correspondentes. A face final direita do controle deslizante é equipada com uma almofada de transição conectada ao mecanismo de troca de molde de fixação e travamento. Sob o impulso do cilindro de óleo de perturbação horizontal, a peça de trabalho é submetida a forjamento e conformação, e o processo de recuo é concluído. O lado deslizante também é equipado com uma bomba de óleo lubrificante centralizada e um separador de óleo, que pode ser configurado para fornecer óleo à superfície do trilho guia deslizante de maneira quantitativa e automática para cada turno. O sistema de lubrificação centralizada automática é projetado com tecnologia avançada e operação confiável, o que melhora o efeito de lubrificação e a confiabilidade da máquina-ferramenta e é fácil de usar e manter. O controle deslizante alterna entre diferentes estações de trabalho e é acionado por um cilindro hidráulico.

Principais parâmetros técnicos

número de série	Parâmetro		unidade	Especificações
1	Força de fixação vertical		sei lá	2000(200T)
2	Força bruta perturbadora horizontal		KN	1600(160T)
3	Pressão do sistema		MPa	25
4	Altura de abertura		milímetros	700
5	Curso de fixação		milímetros	300
6	Acidente vascular cerebral perturbador		milímetros	500
7	Velocidade do cilindro de fixação vertical	Velocidade de trabalho	mm/s	5-12
		Velocidade de retorno	mm/s	240 (Barra de aumento de velocidade 70)
		Furo do cilindro		100
		diâmetro da haste		320
8	Rumo horizontal e velocidade de forjamento	Velocidade de avanço rápido	mm/s	200 (opcional em 200, 135, 100 telas).
		Velocidade de trabalho		30-100
		Velocidade de retorno		200 (tela 200/120 opcional)
		Furo do cilindro		290
		diâmetro da haste		200
9	Área efetiva da bancada	em volta	milímetros	600
9	Área efetiva da bancada	Antes e depois	milímetros	500
10	Bomba de pistão		ml/r	180+100+40
11	Motor (todos os 4 pólos)		Kw	37+22+11
12	Peso de toda a máquina (aprox.)		T	11
13	Diâmetro máximo x comprimento do tarugo			80x1600 (comprimento ajustável)
14	Dimensões gerais		milímetros	3000x3000x2000
15	Pegada da estação de bombeamento		milímetros	1600x1800
16	Formulário móvel de estação dupla			Impulso do cilindro hidráulico
